Elektrothermografie
Berührungslose Infrarotmessung im laufenden Betrieb — Schwachstellen erkennen, bevor Schäden entstehen.
Elektrothermografie gemäß VdS 2859
Die Thermografie ist eine optische Messmethode, mit der durch Temperaturmessungen Schwachstellen in elektrischen Anlagen frühzeitig erkannt werden.
Zusätzlich zur Prüfung nach Klausel SK 3602 fordern viele Sachversicherer ergänzend eine systematische thermografische Überprüfung der elektrischen Anlage nach den Vorgaben der VdS-Richtlinie 2859. Ein speziell ausgebildeter VdS-anerkannter Sachverständiger für Elektrothermografie beurteilt dabei die Qualität der Anlagen und erkennt mögliche Gefahrenherde im laufenden Betrieb. Brand- und Unfallgefahren werden durch die thermografische Untersuchung deutlich reduziert. Die Anlagenverfügbarkeit wird gesteigert und Folgeschäden werden vermieden.
Typische Anwendungen
Kompensationsanlagen, Transformatoren, Schaltanlagen, Sicherungskästen und elektrische Ausrüstungen.
Neu errichtete Anlagen: Erstinspektion zur Erkennung von Montagefehlern.
Erweiterte oder geänderte elektrische Anlagen: ebenfalls sinnvoll zu prüfen.
Bestandsanlagen: jährliche thermografische Untersuchung empfohlen.
- Berührungslos
- Visuelle Messung
- Oberflächentemperaturen
der Versicherungsschäden in Gewerbebetrieben entstehen durch Elektrofehler.
Einsatzgebiete
Thermografie in NRW — mit kurzen Wegen aus Ratingen
Wir sind bundesweit — gleicher VdS-Standard, gleiche persönliche Betreuung durch den Sachverständigen selbst, ohne Zwischenhändler.
Häufige Fragen
01Was ist Elektrothermografie und wie funktioniert sie?

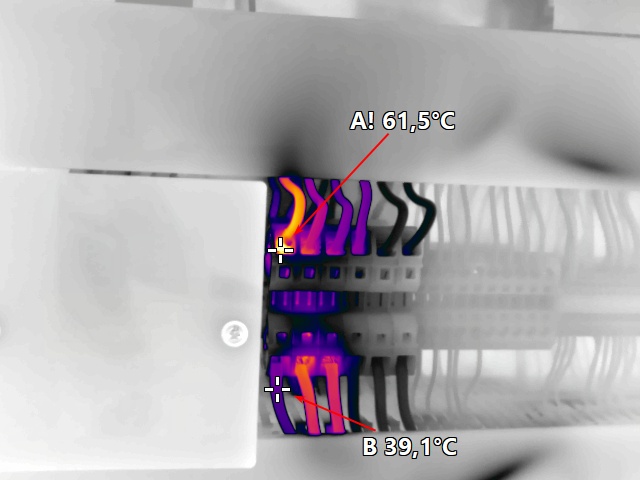

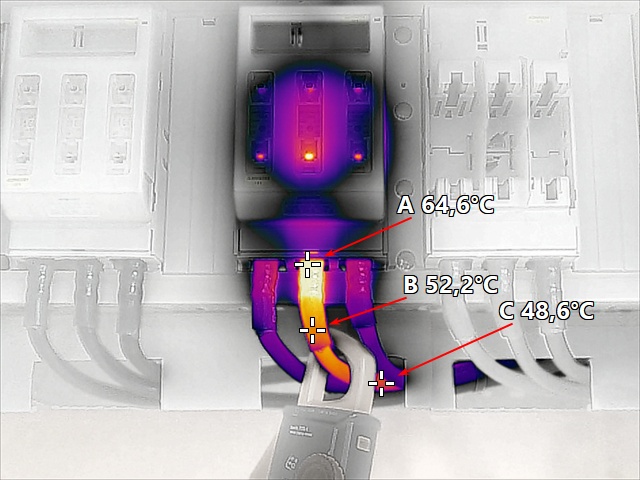

Eine Infrarotkamera macht Temperaturunterschiede an elektrischen Anlagen sichtbar — Hotspots an Klemmen, Sicherungen oder Anschlüssen weisen auf Übergangswiderstände oder Überlastung hin.
02Wann ist eine Elektrothermografie nach VdS 2859 vorgeschrieben?
Viele Sachversicherer fordern die Elektrothermografie als ergänzende Maßnahme zur VdS-Hauptprüfung nach SK 3602. Die konkrete Pflicht ergibt sich aus dem Versicherungsvertrag. Darüber hinaus empfiehlt VdS die thermografische Überprüfung von Bestandsanlagen jährlich und bei geänderten oder erweiterten Anlagen unmittelbar nach Inbetriebnahme.
03Kann Elektrothermografie die VdS-Hauptprüfung nach SK 3602 ersetzen?
Nein. Elektrothermografie und VdS-Prüfung nach SK 3602 sind eigenständige Prüfverfahren mit unterschiedlichem Prüfumfang. Die Thermografie erfasst Temperaturanomalien bei laufendem Betrieb, ersetzt jedoch nicht die Messung von Schutzleiterströmen, Neutralleiterströmen und weiteren Parametern der SK 3602-Prüfung. Beide Prüfungen ergänzen sich.
04Welche Anlagen und Betriebsmittel werden thermografisch erfasst?
Typisch erfasst werden NH-Sicherungen, LS-Schalter, Sammelschienen, Reihenklemmen, Schütze, Transformatoren, Umrichter, Motoranschlüsse sowie Kabelbündel und Leitungsverbindungen. Maßgeblich ist die Zugänglichkeit der Betriebsmittel im laufenden Betrieb sowie die Auslastung zum Messzeitpunkt.
05Muss die Anlage während der Thermografie unter Last stehen?
Ja — Elektrothermografie ist nur bei ausreichender Lastauslastung aussagekräftig. VdS 2859 empfiehlt eine Auslastung von mindestens 30 % der Nennlast. Ist die Last zum Messzeitpunkt zu gering, können Schwachstellen unsichtbar bleiben. Die Messung wird idealerweise während des Produktionsbetriebs durchgeführt.
06Was kostet eine Elektrothermografie nach VdS 2859?
Die Kosten hängen von der Größe der Anlage, der Anzahl der Schaltschränke und dem Anfahrtsweg ab. Für eine belastbare Einschätzung schildern Sie uns kurz Ihren Anlagenumfang — wir erstellen Ihnen ein konkretes Angebot, in der Regel innerhalb eines Werktages.
